Введение
Привод резервный входит в комплект поставки ЭКМО Ex‑Stream PRO, что позволяет повысить безопасность и надежность эксплуатации изделия в целом.
Подробнее о Ex-Stream PRO - на сайте в статьях:
Назначение
Привод резервный (ПР) предназначен для краткосрочной поддержки параметров перфузии жидкости в контуре в случае выхода из строя аппарата ЭКМО Ex‑Stream до момента восстановления его работоспособности. Конструкция ПР имеет такой же магнитный привод ПН, что и основной аппарат «Ex‑Stream». Это позволяет быстро демонтировать рабочий перфузионный контур и установить его на резервный привод без изменений.
Внешний вид и основные органы управления
Внешний вид резервного привода и его основные органы управления представлены на рисунках.

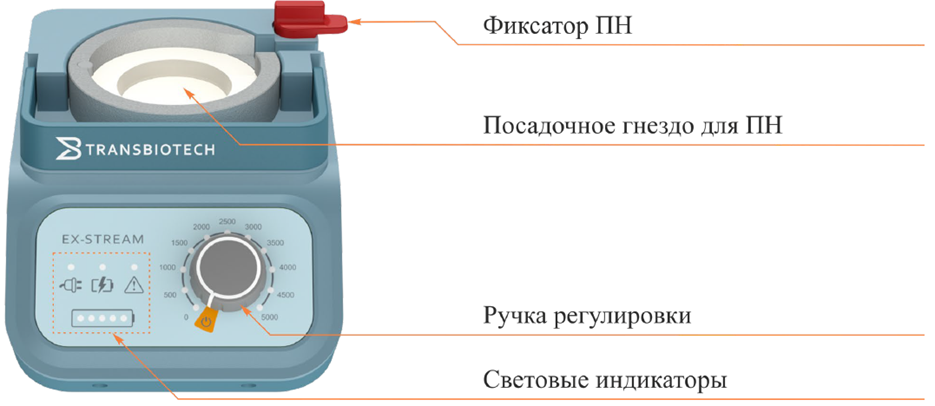

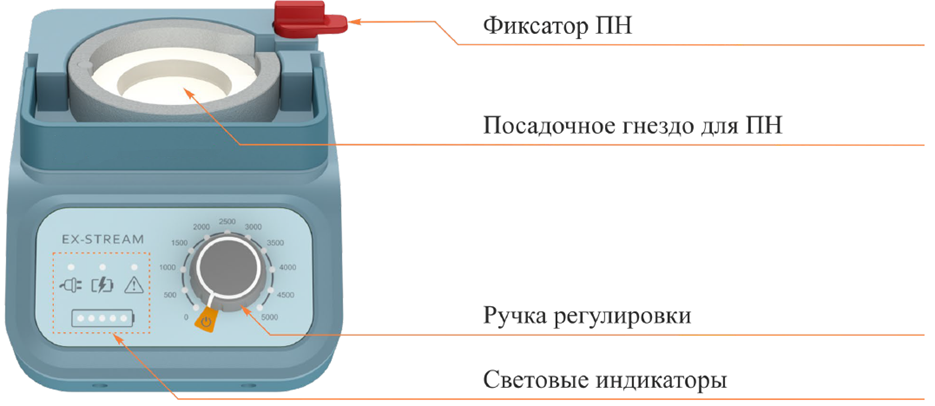

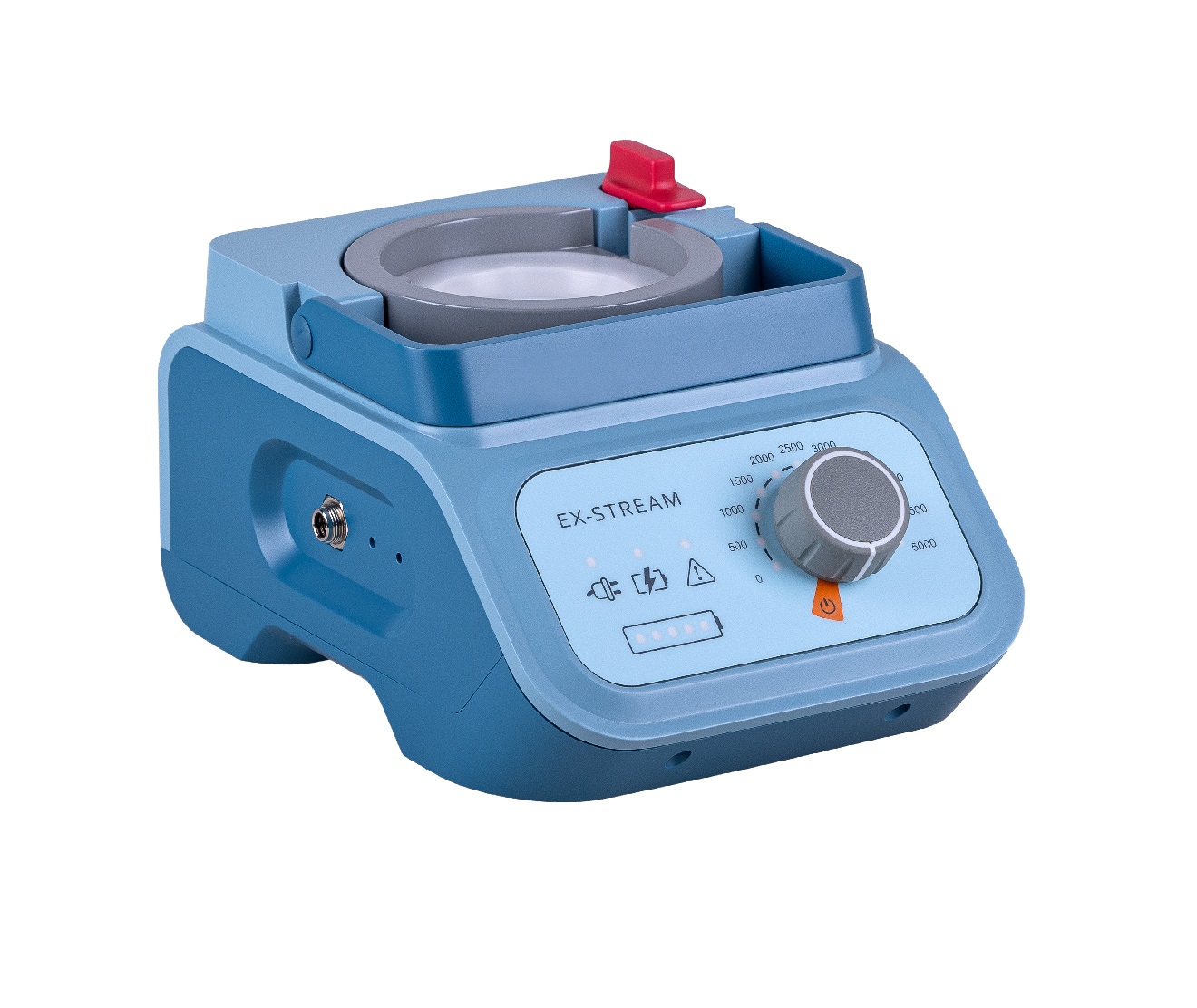

Внешний вид резервного привода, вид спереди.
Внешний вид резервного привода, вид слева.
Внешний вид резервного привода, вид сзади.

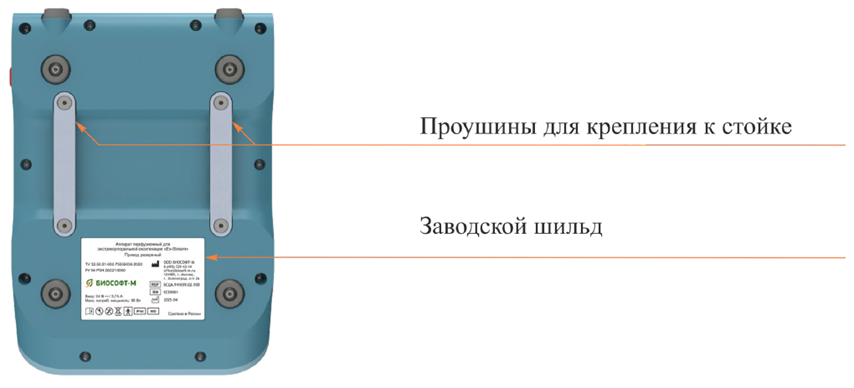

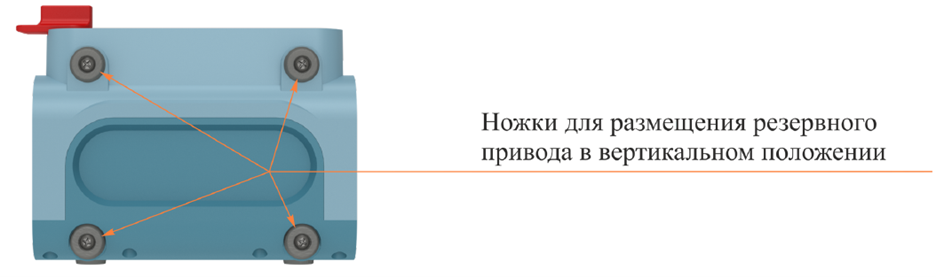

Внешний вид резервного привода, вид снизу.
Панель управления

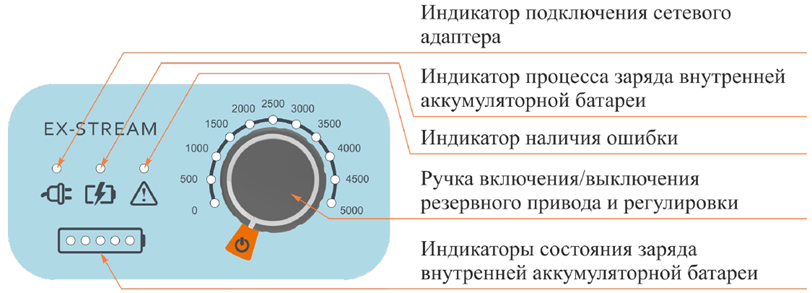

В передней части резервного привода расположена панель управления. На ней размещены световые индикаторы и ручка регулировки, используемая для включения/выключения резервного привода и установки скорости вращения ротора ПН.
Индикатор подключения сетевого адаптера
Индикатор подключения сетевого адаптера показывает наличие подключения к внешнему источнику питания – сетевому адаптеру, подключенному в внешней электрической сети.
| Индикация | Состояние | Возможные действия |
 | Сетевой адаптер отключен или не подключен к электрической сети, питание от внутренней аккумуляторной батареи | Для подключения сетевого адаптера подсоедините его к резервному приводу, затем к электрической сети |
 | Сетевой адаптер подключен | Для отключения сетевого адаптера отсоедините его от электрической сети, затем от резервного привода |
Индикатор процесса заряда внутренней аккумуляторной батареи
Индикатор процесса заряда внутренней аккумуляторной батареи показывает состояние работы зарядного устройства внутренней аккумуляторной батареи резервного привода.
| Индикация | Состояние | Возможные действия |
 | Заряд внутренней аккумуляторной батареи остановлен | Для заряда внутренней аккумуляторной батареи подключите сетевой адаптер |
 | Заряд внутренней аккумуляторной батареи | Дождитесь завершения заряда аккумуляторной батареи |
 | Заряд внутренней аккумуляторной батареи завершен, батарея полностью заряжена | При необходимости можно отключить сетевой адаптер |
Индикатор наличия ошибки
Индикатор наличия ошибки показывает наличие или отсутствие ошибок, возникающих во время работы резервного привода или зарядного устройства его внутренней аккумуляторной батареи.
| Индикация | Состояние | Возможные действия |
 | Ошибки отсутствуют | - |
 | Имеются ошибки в работе резервного привода | Устраните причину возникновения ошибки |

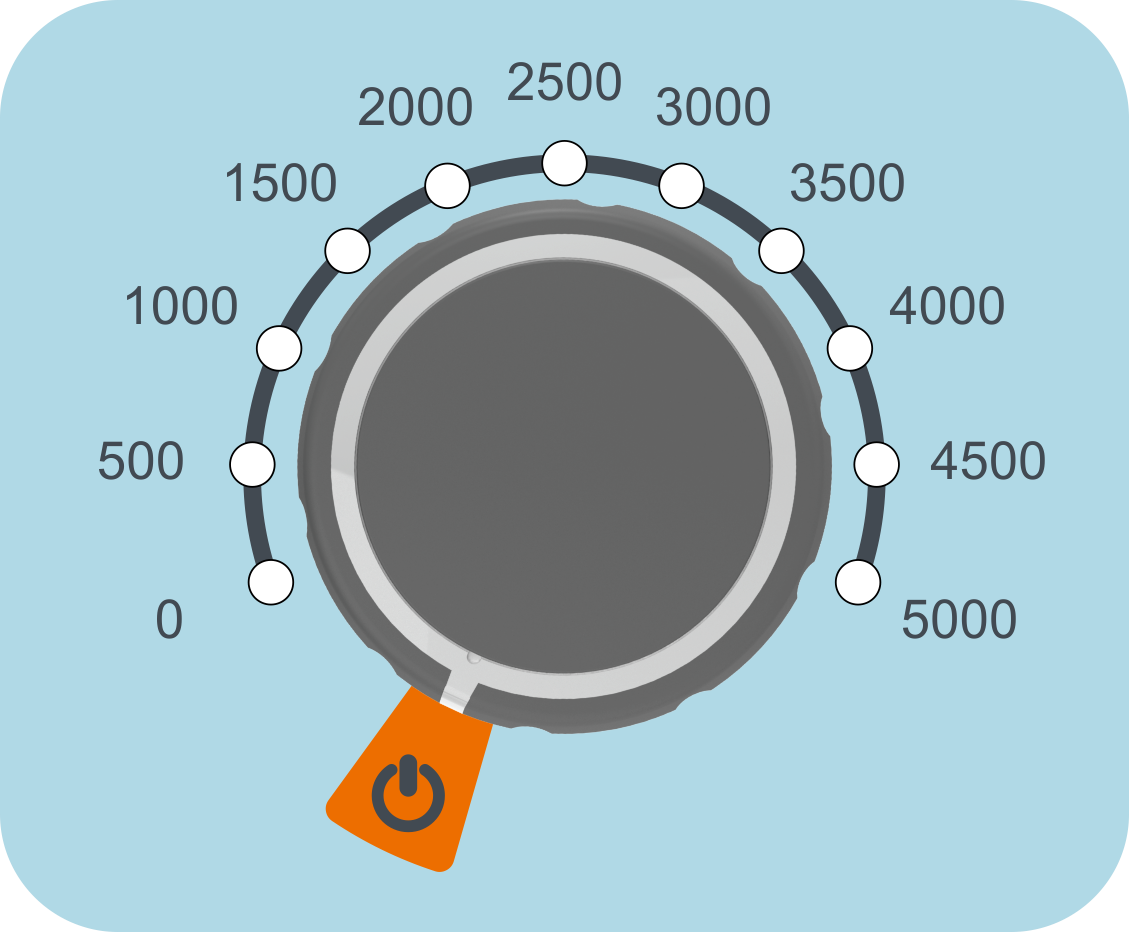

Ручка включения/выключения и регулировки привода резервного
Ручка включения/выключения резервного привода и регулировки имеет две функции:
- включение/выключение резервного привода;
- управления скоростью вращения ротора ПН.
Обратите внимание, что на ручке регулировки имеется отметка положения.
Для включения резервного привода поверните ручку регулировки по часовой стрелке так, чтобы метка положения указывала на отметку шкалы «0», при этом световой индикатор шкалы «0» должен загореться.
Поворачивая ручку регулировки далее по часовой стрелке, установите требуемое значение скорости вращения ротора ПН согласно шкале. Изменяйте скорость вращения ротора ПН, поворачивая ручку регулировки по часовой стрелке и против нее. Световые индикаторы на шкале будут указывать заданное значение скорости.
Для выключения поверните ручку регулировки против часовой стрелки до щелчка, метка положения при этом должна оказаться в оранжевом секторе положения «Выключено».
Индикаторы состояния заряда внутренней аккумуляторной бареи
Индикаторы состояния заряда внутренней аккумуляторной батареи показывают уровень заряда согласно таблице ниже.
| Индикация | Состояние | Возможные действия |
 | Батарея полностью разряжена | Необходимо подключить резервный привод к внешней электросети для заряда батареи |
 | Батарея заряжена менее, чем на 20 % | Рекомендуется подключить резервный привод к внешней электросети для заряда батареи |
 | Батарея заряжена на 20-40 % | Рекомендуется подключить резервный привод к внешней электросети для заряда батареи |
 | Батарея заряжена на 40-60 % | - |
 | Батарея заряжена на 60-80 % | - |
 | Батарея заряжена на 80-100 % | При необходимости можно отключить сетевой адаптер |
Крепление к стойке
ПР может быть закреплен на полке стойки с помощью ремня, шириной не более 50 мм (не входит к комплектпоставки). Для размещения ПР используйте полку с размерами, превышающими габаритные размеры ПР, для его устойчивого расположения. Проденьте ремень в обе проушины, расположенные в нижней части корпуса и с его помощью закрепите ПР к стойке.
Подготовка к работе
Подготовку резервного привода к работе выполняйте в следующей последовательности:
- Проверьте внешний вид резервного привода на наличие непредусмотренных механических нагрузок, например, удару или падению. В случае повреждения обратитесь к производителю или его уполномоченному представителю.
- Расположите резервный привод в удобном месте. При расположении необходимо учесть длину кабелей, соединяющих аппарат и используемое совместно с ним оборудование, а также расстояние до розетки электропитания, если аппарат планируется использовать от внешнего источника питания.
- При необходимости подключите сетевой адаптер к резервному приводу, затем подключить сетевой адаптер к электрической сети.
- Соберите перфузионный контур согласно инструкции производителя, используя комплект расходных материалов. Состав расходных компонент контура перфузии определяется задачей клинического применения изделия.

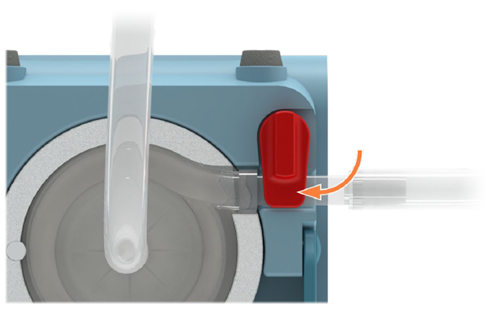

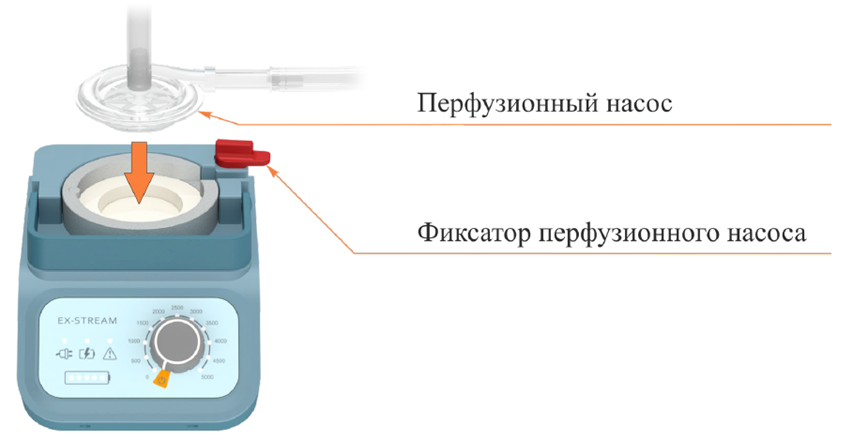

- Установите перфузионный контур на резервный привод. Откройте фиксатор перфузионого насоса против часовой стрелки и вставьте ПН с контуром в посадочное гнездо на корпусе, как показано на рисунке.
- Поверните фиксатор перфузионного насоса по часовой стрелке до упора.
Применение
Используйте резервный привод в следующей последовательности:
- Подготовьте резервный привод и перфузионный контур.
- Поверните ручку регулировки по часовой стрелке так, чтобы метка положения указывала на отметку шкалы «0», при этом световой индикатор шкалы «0» должен загореться.
- Поворачивая ручку регулировки далее по часовой стрелке, установите требуемое значение скорости вращения ротора ПН согласно шкале. Изменяйте скорость вращения ротора ПН, поворачивая ручку регулировки по часовой стрелке или против нее. Световые индикаторы на шкале будут указывать заданное значение скорости.
- После завершения перфузии выключите резервный привод.
Выключение
Выключение резервного привода производите в следующей последовательности:
- Поверните ручку регулировки против часовой стрелки в крайнее положение до щелчка, метка положения при этом должна оказаться в оранжевом секторе положения «Выключено».
- Поверните фиксатор перфузионного насоса против часовой стрелки и извлеките ПН с перфузионным контуром из посадочного гнезда резервного привода.
- Разберите перфузионный контур согласно рекомендациям производителя.
- Отключите сетевой адаптер от сети электропитания, затем от резервного привода.
