В новом варианте исполнении ЭКМО Ex-Stream PRO реализованы многочисленные и значительные улучшения функциональных возможностей изделия, к числу которых относится увеличение количества каналов мониторинга давления с 2 до 4.
Как показано на рисунке, для полноценной ЭКМО процедуры требуется 4 канала: Р1, Р2, Р3, Р4. В этом случае осуществляется не только мониторинг параметров экстракорпорального контура, но и артериальное давление пациента.
Датчик Р1 устанавливается в венозной линии перфузионного контура, Р2 – между насосом и оксигенатором, Р3 – в артериальной линии контура, Р4 – в артерии пациента.
Для мониторинга давления могут использоваться датчики двух типов: B.Braun и Edwadrs. При подключении датчиков к разъёму система управления автоматически их идентифицирует. Диапазон показаний давления: от -99 до 350 мм рт. ст., разрешающая способность - 1 мм рт. ст.
Для подключения датчиков могут быть использованы сдвоенные или одинарные удлинители. Для подключения к аппарату 3 датчиков используется сдвоенный и одинарный удлинители.

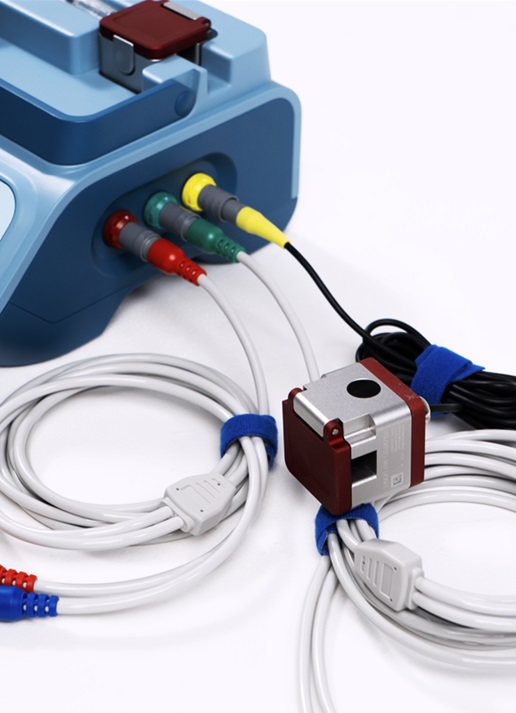

На боковой панели аппарата размещены разъёмы красного и зелёного цвета для подключения датчиков давления.
