В новой модернизация ЭКМО Ex-Stream PRO значительно выросли объёмы контролируемой оператором информации за счёт увеличения количества каналов мониторинга и расширения функциональных возможностей аппарата. Так, количество датчиков давления выросло с 2 до 4, реализована возможность подключения накидных датчиков объёмного расхода перфузата для магистралей 3/8” и 1/4”, а также датчика сатурации безпульсового потока. Появились потребность в индикации режимов автоматического управления по расходу и скорости перфузионного насоса, активности обратного клапана, установлении беспроводной связи с аппаратом монитора дистанционного, перегрева внутренних блоков изделия.

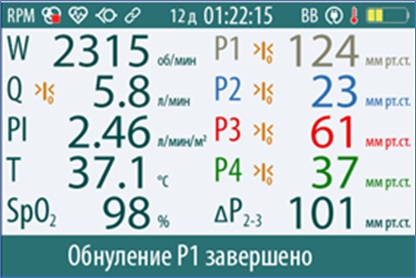

Перечисленные нововведения стали обоснованием увеличения размера экрана встроенного монитора с 2.8 “ до 3.5” и его разрешения в 2 раза, что позволило реализовать представленный на рисунке формат данных.
В верхней части экрана расположена строка состояния, содержащая информацию о режиме работы аппарата и его основных модулей. В центральной части экрана расположена область с параметрами перфузии, характеристиками текущего режима эксплуатации и показателями работы перфузионного насоса. В нижней части экрана расположено поле вывода сигналов опасности системы сигнализации и информационных сообщений.

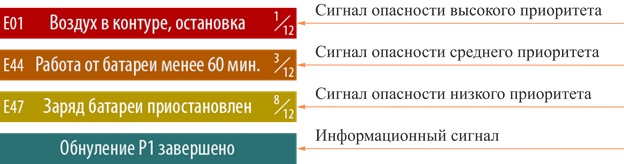

В данном поле выводятся текстовые сообщения системы сигнализации, информация о рекомендуемых действиях со стороны оператора или иные информационные сообщения, представленные на рисунке.
При возникновении одновременно нескольких сигналов опасности системы сигнализации они будут выводиться на экран поочередно согласно уровню приоритета: сначала выводятся сигналы высокого приоритета, затем среднего, далее низкого. Информационные сообщения выводятся вне приоритета поверх сообщений системы сигнализации.
